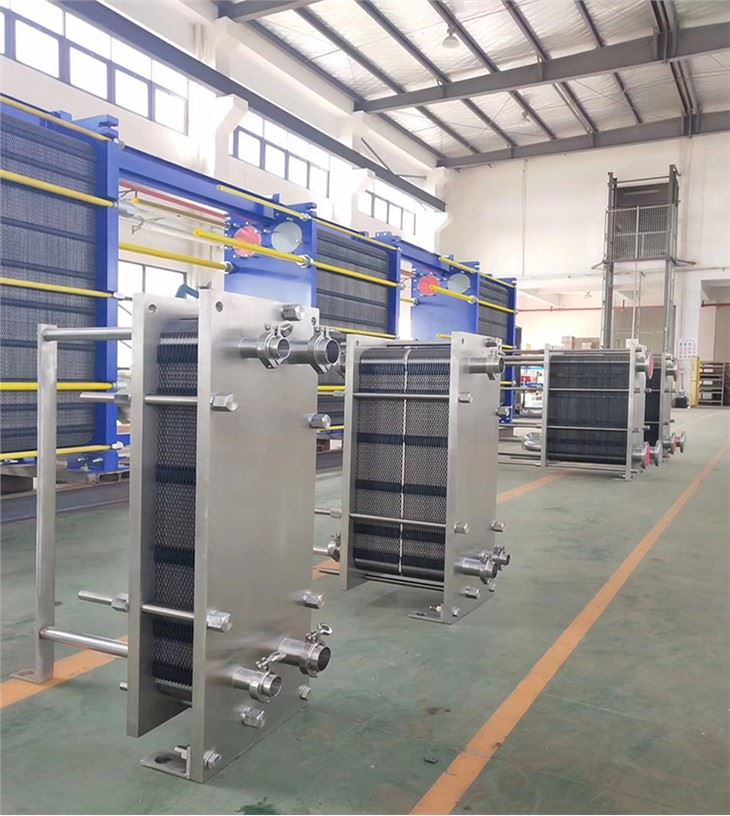

يتكون المبادل الحراري للوحة من حزم الألواح ، والإطار ، والمسمار ، والموجه العلوي ، والدليل السفلي ، والقضيب. يتم تعبئة الألواح المزودة بحشيات مانعة للتسرب بين الإطار الأمامي والإطار المتحرك ، وهناك فجوة معينة بين ألواح نقل الحرارة التي تسمح بتدفق السائل. مداخل ومخارج السائل في الإطار الثابت أو الإطار المتحرك.

شخصيات المنتج

في خط إنتاج المشروبات ، تعتبر المبادلات الحرارية ذات الألواح المغطاة بحشية من المعدات المثالية للتبادل الحراري بين السائل والسائل والبخار السائل. تتميز بخصائص كفاءة التبادل الحراري العالية ، وفقدان الحرارة المنخفض ، والهيكل المدمج وخفيف الوزن ، والبصمة الصغيرة ، والتركيب والتنظيف المريح ، والتطبيق الواسع ، وعمر الخدمة الطويل وما إلى ذلك. تحت نفس فقدان الضغط ، يكون معامل نقل الحرارة الخاص به أعلى 3-5 مرة من معامل المبادل الحراري للأنبوب ، ويغطي مساحة تبلغ ثلث مساحة المبادل الحراري للأنبوب ، ويمكن أن يكون معدل استرداد الحرارة مرتفعًا مثل 90 بالمائة أو أكثر. تستخدم المبادلات الحرارية للألواح على نطاق واسع في صناعات الأغذية والمشروبات وهي معدات ممتازة للتدفئة والتبريد واستعادة الحرارة والتعقيم السريع.

معلمة المنتج من مبادل حراري ذو حشية
غرض	مبادل حراري لوحة حشية Bevarage
ماركة	يسخن
مادة لوحة	التيتانيوم / النيكل / hastolly / الفولاذ المقاوم للصدأ {0}. 5 مم 0. 6 مم 0. 7 مم 0.8 مم 1 مم
مادة طوقا	NBR HNBR EPDM HEPDM VITON FKM سيليكون (معيار FDA)
مادة الإطار	الفولاذ المقاوم للصدأ
لون الاطار	اللون الأزرق أو كوستوميد
نوع الاتصال	شفة أو خيط
معيار شفة	ANSI ASME BS BA JIS DIN GB ISO
شد الترباس	M24 M30 M39
ضغط التصميم	أعلى 20 ميجا باسكال ، وأقل 10 ميجا باسكال
ضغط العمل	12.5Mpa عادي
موك	1 مجموعة
طَرد	حالة بوليوود
ضمان	سنة واحدة
أوم	يمكن أن تجعل الاستبدال
معلمات عمل المنتج من أجل caculations
1. درجة حرارة مدخل بيفاراج
2. درجة حرارة منفذ بيفاراج في المرحلة الأولى
3. معدل تدفق بيفاراج
4. درجة حرارة منفذ بيفاراج في المرحلة الثانية
4. أي نوع من مصدر بارد
5. درجة حرارة مدخل مصدر التبريد
6. درجة حرارة منفذ مصدر التبريد
7. معدل تدفق مصدر التبريد
8. قدرة العمل kw
نحتاج إلى معرفة 5 معلمات على الأقل حتى نتمكن من حسابها بواسطة البرامج

ملامح مبادل حراري لوحة

1. ارتفاع معامل انتقال الحرارة

تصميم تموج الصفائح ، إلى ارتفاع الموصلية الحرارية للفيلم كهدف ، يمكن أن يحدث تدفق اضطراب شديد للسائل عند معدل تدفق منخفض للغاية ، بصفة عامة ، قيمة معامل نقل الحرارة بمبادل حراري للوحة K في نطاق 3000-6000 W / م 2 درجة مئوية.

2. تكلفة منخفضة

تحت فرضية نفس نقل الحرارة ، الاستهلاك المنخفض للمعادن ، مساحة الأرضية ، مقاومة السوائل ، استخدام مياه التبريد وعناصر أخرى من قيمة التخفيض ، مما يجعل تكلفة الاستثمار مخفضة بشكل كبير.

3. فقدان الحرارة صغير

نظرًا لصغر حجمها وصغر حجمها ، فإن المنطقة الخارجية للمبادل الحراري صغيرة جدًا أيضًا ، وبالتالي فإن فقد الحرارة صغير جدًا أيضًا ، وعادةً لا تحتاج المعدات إلى الدفء.

4. المدمجة وسهلة الإصلاح

يمكن دمج مساحة صغيرة جدًا مع منطقة تبادل حراري كبيرة ، ويمكن للجهاز نفسه توفير مساحة إصلاح ، ولا حاجة إلى مساحة تفكيك إضافية.

5. إنه يفضي إلى استخدام مصادر الحرارة ذات درجات الحرارة المنخفضة ، واستخدام مزيج مرن وآمن وموثوق
